  产品中心

  泵
Orlita

产品名称 :Orlita
品牌国别:德国
产品类别:泵
产品介绍:

德国普罗名特流体控制有限公司是四十年前为德国水处理行业提供电磁驱动计量泵发展起来的。今天她已发展成为一家在精密计量技术、测量控制技术、水处理和环保领域领先的集团性公司,公司总部设在德国的海德堡市,在全球五大洲设有35个分公司和64个代表处,形成了一套完善的研究、开发、生产、销售和技术服务体系。该公司有10%的员工具有博士学位,专门从事开发流体控制的新技术和水处理环保方面的新产品,在其活动的领域拥有七十多项专利。德国普罗名特流体控制有限公司是世界著名的计量 泵制造商。她不仅制造了世界上第一台电磁驱动隔 膜计量泵,而且制造了世界上重复精度最高的计量泵。在1999年并购了德国ORLITA公司,它又成为 世界上能生产压力最高(4000bar)且具防爆功能的计量泵(满足API675标准要求)的唯一厂商。

苏州茂海机电设备有限公司是德国ORLITA普罗名特公司中国区总代理

>>咨询热线:0512-88869508,88869608

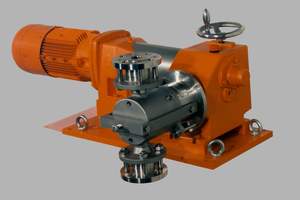

 ORLITA®计量泵是控制液体量的电机驱动往复泵。

四种类型

  • Mf 液压双层PTFE隔膜式计量泵

Mf计量泵是液压驱动隔膜式,密封严格的双层PTFE隔膜将输送介质与液压腔分离开。

    在输出过程中,膜片只通过液压油来平衡。在吸入冲程过程中,隔膜的工作通过机械耦合来完全。这种组合规律大大地提高了Mf计量泵的吸程能力。

    液压腔与腔内的安全阀和自动排放阀构成一体。

    内部泄露的油在无阀的状态下被迫回流以便达到无损耗,从而保证了最高的计量精度。

    Mf计量泵的止回阀是锥形的,这种形状的设计保证了低损耗,低压力损失(NPSHR)和自我清洗。

    所有浸湿的部件(除了PTFE膜片外),都是由不锈钢材质制成的。
    特点     选项     应用实例
  • 密封严格
  • 压力高达400bar
  • 温度范围-40oC-+160oC
  • PTFE双层隔膜
  • 吸程可达到8m
  • 精度±0.5%
  • 隔膜破损控制
  • 专用材质:镍基合金、氧化锆、钛、合金20,钽和塑料
  • 隔膜破损显示
  • 可以对泵头加热或冷却
  • 安装其它类型的阀如双重阀
  • 可以订购特殊喷嘴
  • 可以订购其它选项
  • 在海洋钻井平台上计量氢氧化钠、防泡剂和添加剂
  • 向柴油发电机注射LPG
  • 计量高压液化气体
  • 应用在实验室和实验工厂领域
  • 严格密封情况下计量致癌化学品
  • 计量肥皂的基料脂肪酸
  • 在制药工业中计量氧化乙烯
  • 计量重金属催化剂,例如糖置换生产组成部分

  • Mh 液压不锈钢隔膜式计量泵

Mh计量泵是液压驱动隔膜式泵头,密封严格的双层PTFE隔膜将输送介质与液压腔分离开。

    在输出和吸入冲程中,隔膜通过已经补充柱塞移动的液压过的流体来平衡。

    液压腔与腔内的安全阀和自动排放阀构成一体。

    内部泄露的油在无阀的状态下被迫回流以便达到无损耗,从而保证了最高的计量精度。

    根据压力的大小和设计,泵的止回阀可以是锥形、球形或棱形的,所有能浸湿的部位都是由不锈钢制成的。
    特点     选项     应用实例
  • 密封严格
  • 压力高达4000bar
  • 温度范围-60oC-+200oC
  • 精度±0.5%
  • 隔膜破损控制
  • 易维护
  • 专用材质:镍基合金、钛、合金20
  • 带破损显示的多层隔膜
  • 可以对泵头加热或冷却
  • 安装其它类型的阀如双重阀
  • 可以订购特殊喷嘴
  • 可以订购其它选项
  • 添加最小数量(100ml/h)H2SO4 以校正PH值
  • 在聚乙烯生产中计量过氧催化剂(3000 bar)
  • 计量液体CO2
  • 在500bar压力下计量少量(1 l/h)的有机溶剂(实验室用)
  • 在实验室和试验工厂使用

  • PS 带有填料箱的柱塞式计量泵

柱塞泵PS系列配有填料箱。柱塞依靠在腔体中的前后移动来输送液体。填料箱在泵运行过程中也可以调节,主要是通过前置的调节螺丝来完成。

    泵头后端的小天窗是用来排放泄露的油或者用来作为填注、润滑或密封的入口。

    PS计量泵的止回阀是锥形的,这样保证了低损耗(NPSHR)和自我清洗。所有能被浸湿的部件都是由不锈钢材质制成的,并用PTFE材质密封。
    特点     选项     应用实例
  • 最佳的液压效率
  • 压力高达400bar
  • 温度范围-40oC-+400oC
  • 精度±0.5%
  • 易维护
  • 专用材质:镍基合金、钛、合金20,陶瓷
  • 专用密封材质
  • 泵头带有加热/冷却护套
  • 安装其它类型的阀如双重阀
  • 可以订购特殊喷嘴
  • 可以订购其它选项
  • 肥皂生产中混合脂肪酸和硷水
  • 在水处理过程中计量纯水和氢氧化钠
  • 在天然气管道中添加已二醇
  • 在水泥厂计量辅加剂
  • 在实验室和试验工厂应用

  • DR 无阀式柱塞计量泵

无阀式运行柱塞计量泵DR系列带有旋转控制柱塞,这种泵的运行是通过柱塞往复移动和旋转运动完成的。

这样,柱塞本身就可以打开和关闭吸入和输出口,而不需要阀,这种泵的冲程频率工作范围广。

基于这种原理,DR泵可以计量高粘度甚至含有大颗粒杂质的液体。

泵头材质是不锈钢的,柱塞及其腔体都是由一种特殊涂层来保护的。

根据应用场合的不同,泵头还可以采用更好的材质制造。

在柱塞和腔体之间的间隙,主要是用来填充密封件,以用来计量高粘度液体。

泵头背面的小天窗用橡胶环形密封件来密封,计量泵内液体流动的方向通过柱塞的安装方式来选择。围绕水平轴来转动泵头,从而达到重复吸入液体。
    特点     选项     应用实例
  • 无阀式
  • 粘度高达106mPas
  • 压力高达630bar
  • 温度范围-40oC-+400oC
  • 精度±0.5%
  • 冲程频率的宽范围调节
  • 柱塞和柱塞腔的材质为陶瓷或硬金属
  • 泵头安装有加热或冷却护套
  • 金属密封的小天窗不需密封
  • 可以订购其它选项
  • 在塑料薄膜生产中混合四种物品(树脂,颜料,加速剂)
  • 在人造黄油生产中计量粘稠的溴基催化剂
  • 真空蒸馏中热的残渣(200℃,固体)
  • 在糖果工业中添加葡萄糖浆
  • 添加防护润滑油
  • 应用在实验室和试验工厂领域
  • 计量液体蜡(150℃,200 bar)

应用领域
  • 一般用计量泵应用在工业领域如:石油、天然气钻井开采;炼油厂;石油化工;化工工业
  • 特殊用计量泵应用在制造加工业:无阀柱塞计量泵DR用于计量最高粘度介质;最高压力隔膜计量泵MhS用于低密度聚乙烯LDPE的生产上
  • 罐装用计量泵应用在(CIP/SIP,高粘度介质):食品工业、糖果工业、牛奶工业、化妆品工业、医药工业

批料输送


ORLITA®计量泵完全适用于批料的计量投加,主要是依据限定冲程的循环交替发出来完成,另外还可以计数冲程量。这种计数方式可以简单地设定批料量。

特性


    其显著特点是:一个流量值可以在多个输出压力下达到。计量泵的流量与设定的冲程长度和冲程频率成线性关系。这种线性关系提供给我们一种非常简单的容量调节方式。

曲轴传动装置


    ORLITA®计量泵装配有坚固耐用的曲轴传动装置,分成两种系列,都是正向返回型,这样可以保证整个泵集料的可靠运行。

    冲程长度可以通过手动、电动或气动方式在运行和静止状态下进行调节。

    冲程可以从0至最大量无限调节。实际设定值可以在计数器或显示器上读出。

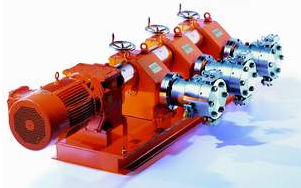

    多联泵可以是同一类型的泵相连接,也可以是不同类型的泵通过不同曲轴传动装置来连接。

曲轴传动装置S系列

    曲轴传动装置S系列是被使用在ORLITA®柱塞计量泵和隔膜式计量泵。不同的曲轴传动装置对多种泵头进行模组合,从而达到经济运行。

    曲轴传动装置S系列内部没有设置减速齿轮。可以通过外部的减速齿轮来设定不同的冲程频率。特别在多泵头的场合下,能达到很高的运行效率。

    曲轴传动装置S系列的冲程调节是通过一个机械杠杆在一个固定的底部死区内完成,这种特点对于高压力场合很适用。

    曲轴的旋转轴和机械杠杆上的转动部件都保证了计量泵运行的耐腐蚀和高过载的安全性。

曲轴传动装置Rb系列

    Rb系列的曲轴传动装置是设计用在无阀式柱塞计量泵DR上。曲轴的特殊构造可以完成两种机械运动-往复运动(柱塞冲程)和旋转(出入口控制)。

    通过内设蜗轮装置降低驱动电机的速率来达到泵所要求的冲程频率。

ORLITA®曲轴传动装置

型号 S 15 S 30 S 80 S 600 S 1 400 Rb 15 Rb 150
冲程长度(mm) 0-15 0-20 0-20 0-40 0-60 0-15 0-32
柱塞杆负荷(N) 1 500 3 500 14 000 40 000 60 000 1 800 15 000
液压功率 KW/100 min-1 0.038 0.117 0.467 2.667 6.000 0.045 0.800

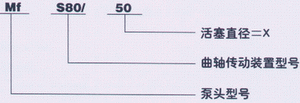

选型参考-ORLITA®计量泵的分类


选型参考技术数据表
PS 15/X|MfS 15/X|MhS 15/X
Ø=X
VH
Qth[l/j] at n [min-1]
PS 15/x
MfS 15/x
MhS 15/x
mm**
cm3
70*
88*
108*
140*
200*
p [bar]
p [bar]
p [bar]
5
0.29
1.2
1.6
1.9
2.5
3.5
200
-
500
6
0.42
1.8
2.2
2.7
3.6
5.1
200
-
400
7
0.58
2.4
3
3.7
4.8
6.9
200
-
389
8
0.75
3.2
4
4.9
6.3
9
200
-
298
10
1.18
4.9
6.2
7.6
9.9
14
171
190
190
12
1.70
7.1
9
11
14
20
119
132
132
16
3.02
13
16
20
25
36
67
74
74
20
4.71
20
25
31
40
57
42
47
47
22
5.70
24
30
37
48
68
-
39
-
25
7.36
31
39
48
62
88
27
30
-
30
10.60
45
56
69
89
127
19
21
-
36
15.27
64
81
99
128
183
13
-
-
40
18.85
79
100
122
158
226
10
11
-
44
22.81
96
120
148
192
274
-
9
-
50
29.45
124
156
191
247
353
6
7
-
65
49.77
209
263
323
418
597
4
-
-
PS 30/X|MfS 30/X|MhS 30/X
Ø=X
45VH50
Qth[l/j] at n [min-1]
PS 30/x
MfS 30/x
MhS 30/x
mm**
cm3
93*
112*
140*
175*
p [bar]
p [bar]
p [bar]
5
0.39
2.2
2.6
3.3
4.1
-
-
1782
7
0.77
4.3
5.2
6.5
8.1
-
-
900
8
1.01
5.6
6.8
8.4
11
250
-
696
10
1.57
8.8
11
13
16
250
400
445
12
2.26
13
15
19
24
250
309
309
14
3.08
17
21
26
32
-
-
227
16
4.02
22
27
34
42
156
174
174
18
5.09
28
34
43
53
-
-
137
20
6.28
35
42
53
66
100
111
100
22
7.60
42
51
64
80
-
92
92
25
9.82
55
66
82
103
64
71
71
30
14.14
79
95
119
148
44
49
-
32
16.08
90
108
135
169
-
-
40
36
20.36
114
137
171
214
30
-
34
40
25.13
140
169
211
264
25
27
25
44
30.41
170
204
255
319
-
23
-
45
31.81
177
214
267
334
-
-
22
50
39.27
219
264
330
412
16
17
-
65
66.37
370
446
557
697
9
10
-
80
100.53
561
676
844
1056
9
-
-
100
157.08
877
1056
1319
1649
4
-
-
PS 80/X|MfS 80/X|MhS 80/X
Ø=X
VH
Qth[l/j] at n [min-1]
PS 80/x
MfS 80/x
MhS 80/x
mm**
cm3
85*
110*
124*
137*
157*
175*
p [bar]
p [bar]
p [bar]
10
1.57
8
10
12
13
15
16
-
-
1600
11
1.90
9.7
13
14
16
18
20
-
-
1473
12
2.26
12
15
17
19
21
24
-
-
1200
14
3.08
16
20
23
25
29
32
-
-
900
16
4.02
21
27
30
33
38
42
-
400
696
18
5.09
26
34
38
42
48
53
-
-
550
20
6.28
32
41
47
52
59
66
250
400
445
22
7.60
39
50
57
62
72
80
-
360
368
25
9.82
50
65
73
81
92
103
250
285
285
30
14.14
72
93
105
116
133
148
178
198
-
36
20.36
104
134
151
167
192
214
123
-
-
40
25.13
128
166
187
207
237
264
100
111
-
44
30.41
155
201
226
250
286
319
-
92
-
50
39.27
200
259
292
323
370
412
64
71
-
60
56.55
288
373
421
465
533
594
40
-
-
65
66.37
338
438
494
546
625
697
37
40
-
80
100.53
513
664
748
826
947
1056
25
25
-
100
157.08
801
1037
1169
1291
1480
1649
16
17
-
120
226.19
1154
1493
1683
1859
2131
2375
-
12
-
125
245.44
1252
1620
1826
2017
2312
2577
10
-
-
140
307.88
1570
2032
2291
2531
2900
3233
8
9
-
160
402.12
2051
2654
2992
3305
3788
4222
6
-
-
PS 600/X|MfS 600/X|MhS 600/X
Ø=X
VH
Qth[l/j] at n [min-1]
PS 600/x
MfS 600/x
MhS 600/x
mm**
cm3
92*
110*
137*
152*
167*
195*
p [bar]
p [bar]
p [bar]
10
3.14
17
21
26
29
31
37
-
-
3000
11
3.80
21
25
31
35
38
44
-
-
3000
12
4.52
25
30
37
41
45
53
-
-
3000
14
6.16
34
41
51
56
62
72
-
-
2500
16
8.04
44
53
66
73
81
94
-
-
1989
18
10.18
56
67
84
93
102
119
-
-
1571
20
12.57
69
83
103
115
126
147
-
-
1200
22
15.21
84
100
125
139
152
178
-
-
1000
25
19.63
108
130
161
179
197
230
-
-
630
28
24.63
136
163
202
225
247
288
-
-
630
30
28.27
156
187
232
258
283
331
400
400
565
32
32.17
178
212
264
293
322
376
-
-
497
36
40.72
225
269
335
371
408
476
353
-
-
40
50.27
277
332
413
458
504
588
286
318
-
44
60.82
336
401
500
555
609
712
-
250
-
46
66.48
367
439
546
606
666
778
-
240
-
50
78.54
434
518
646
716
787
919
183
200
-
54
91.61
506
605
753
835
918
1072
157
-
-
55
95.03
525
627
781
867
952
1112
-
168
-
60
113.10
624
746
930
1031
1133
1323
-
141
-
65
132.73
733
876
1091
1211
1330
1553
108
120
-
70
153.94
850
1016
1265
1404
1542
1801
93
100
-
75
176.71
975
1166
1453
1612
1771
2068
-
90
-
80
201.06
1110
1327
1653
1834
2015
2352
71
79
-
90
254.47
1405
1679
2092
2321
2550
2977
-
62
-
94
277.59
1532
1832
2282
2532
2781
3248
51
-
-
100
314.16
1734
2073
2582
2865
3148
3676
-
50
-
115
415.48
2293
2742
3415
3789
4163
4861
-
38
-
125
490.87
2710
3240
4035
4477
4919
5743
29
-
-
140
615.75
3399
4064
5061
5616
6170
7204
23
25
-
160
804.25
4439
5308
6611
7335
8059
9410
17
19
-
200
1256.64
6937
8294
10331
11461
12592
14703
11
12
-
PS 1400/X|MfS 1400/X|MhS 1400/X
Ø=X
VH
Qth[l/j] at n [min-1]
PS 1400/x
MfS 1400/x
MhS 1400/x
mm**
cm3
88*
101*
116*
137*
151*
179*
p [bar]
p [bar]
p [bar]
14
9.24
49
56
64
76
84
99
-
-
3897
16
12.06
64
73
84
99
109
130
-
-
2984
18
15.27
81
93
106
126
138
164
-
-
2357
20
18.85
100
114
131
155
171
202
-
-
1909
28
36.95
195
224
257
304
335
397
-
-
974
30
42.41
224
257
295
349
384
455
-
630
-
32
48.25
255
292
336
397
437
518
-
-
700
36
61.07
322
370
425
502
553
656
-
-
589
40
75.40
398
457
525
620
683
810
400
400
477
44
91.23
482
553
635
750
827
980
-
394
-
46
99.71
526
604
694
820
903
1071
-
361
-
50
117.81
622
714
820
968
1067
1265
275
305
-
55
142.55
753
864
992
1172
1292
1531
-
250
-
60
169.65
896
1028
1181
1394
1537
1822
190
212
-
65
199.10
1051
1207
1386
1637
1804
2138
-
180
-
70
230.91
1219
1399
1607
1898
2092
2480
140
155
-
75
265.07
1400
1606
1845
2179
2402
2847
-
135
-
80
301.59
1592
1828
2099
2479
2732
3239
100
119
-
90
381.70
2015
2313
2657
3138
3458
4099
-
94
-
94
416.39
2199
2523
2898
3423
3772
4472
77
-
-
100
471.24
2488
2856
3280
3874
4269
5061
-
76
-
115
623.21
3291
3777
4338
5123
5646
6693
-
57
-
125
736.31
3888
4462
5125
6052
6671
7908
40
-
-
140
923.63
4877
5597
6428
7592
8368
9920
35
38
-
160
1206.37
6370
7311
8396
9916
10930
12956
25
29
-
200
1884.96
9953
11423
13119
15494
17078
20244
17
19
-
280
3694.51
19507
22389
25714
30369
33472
39679
8
9
-
DR 15/X
Ø=X
VH
Qth[l/j] at n [min-1]
DR 15/x
mm**
cm3
56*
75*
112*
p [bar]
5
0.29
1
1.3
2
100
7
0.58
1.9
2.6
3.9
400
12
1.70
5.7
7.6
11
159
18
3.82
13
17
26
70
25
7.36
25
33
49
36
36
15.27
51
69
103
17
50
29.45
99
133
198
9
70
57.73
194
260
388
4
DR 150/X|MhR 150/X
Ø=X
VH
Qth[l/j] at n [min-1]
DR 150/x
DR 150/x
mm**
cm3
56*
75*
112*
p [bar]
p [bar]
6
0.90
3
4.1
6.1
-
3000
7
1.23
4.1
5.5
8.3
-
3000
18
8.14
27
37
55
250
-
25
15.71
53
71
106
250
-
36
32.57
109
147
219
147
-
50
62.83
211
283
422
76
-
70
123.15
414
554
828
38
-
90
203.58
684
916
1368
23
-
120
361.91
1216
1629
2432
13
-
140
492.60
1655
2217
3310
9
-



[首页]  [上一页]  [返回]  [下一页]  [尾页]
  版权所有:苏州茂海机电设备有限公司 | 地址:中国 江苏省 苏州工业园区唯华路5号 | 业务QQ:
电话:0512-66186799,88869608,67901870(总机) 传真:0512-67901871 | E-mail:chris@moresea.com | 苏ICP备11001249号
